工場の蒸気システムにおいて、配管の熱膨張を吸収する「伸縮管（ベローズ継手）」これらは蒸気ラインの関節とも言える極めて重要な制御機器です。
しかし、これらの機器周辺から「シューシュー」と乾いた音が聞こえたり、保温材の隙間からわずかに湯気が立ち上っていたりすることはないでしょうか?
これらは、バルブやフランジといった単なる接続部の劣化とは異なり、機器内部の主要部品が限界を迎えている「全損・大破の予兆」であることが多いため、より慎重な警戒が必要です。
本記事では、伸縮管（ベローズ）から異音が発生する構造的な原因と、それを放置した際の実務上のリスクや現場での見極め方について、ボイラ・蒸気配管の専門業者の視点から詳しく解説します。

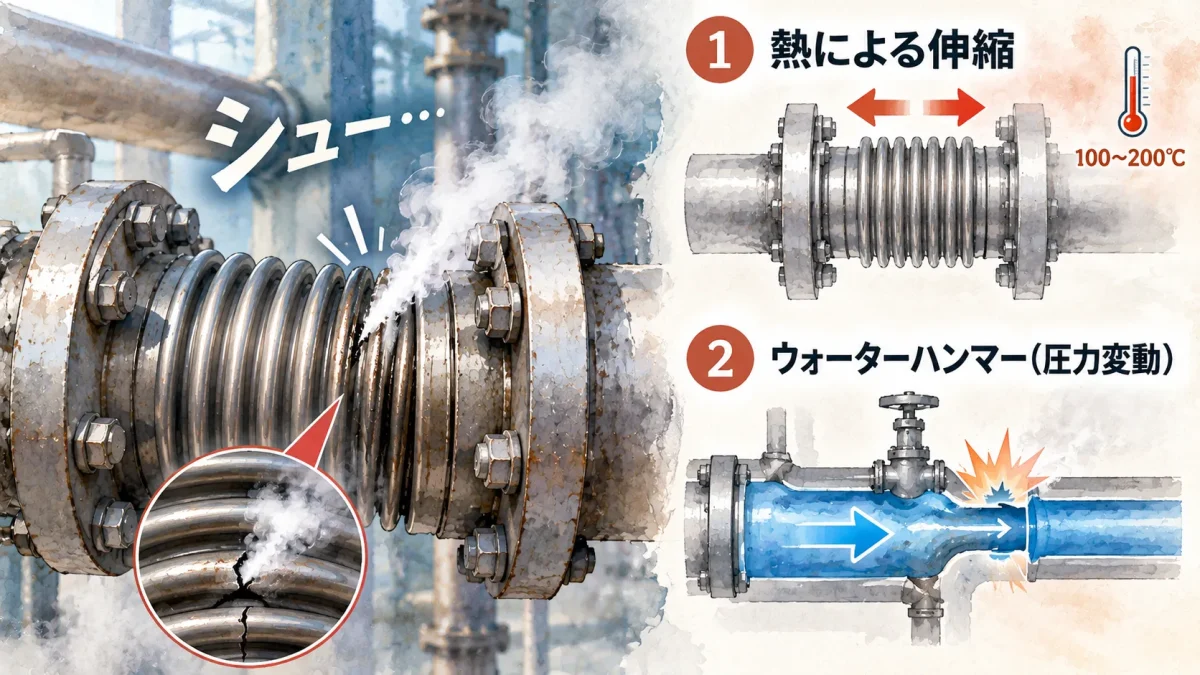

なぜ伸縮管からシューと音が鳴るのか？2つの構造的原因
伸縮管は、配管内の激しい「圧力変動」や「熱伸縮」を直接受け止める構造になっています。そのため特定の部品にストレスが集中しやすく、経年劣化によるリーク（漏洩）が発生します。
伸縮管（ベローズ継手）の金属疲労によるジャバラ部のクラック
蒸気配管は、100℃〜200℃を超える高温の蒸気が通るたびに、数十ミリ単位で激しく伸び縮みします。この熱膨張を吸収するために設置されるのが、金属製のジャバラ（蛇腹）構造を持ったベローズ管です。
ベローズ管は常に「縮む・伸びる」という過酷な機械的ストレスを受け続けています。特に、配管のドレン排除が不十分で「ウォーターハンマー（水撃現象）」が日常的に発生しているラインでは、ジャバラ部分に想像以上の衝撃圧がかかります。これにより、ジャバラの谷間に局所的な金属疲労が起き、ヘアラインクラック（髪の毛ほどの薄い亀裂）が入り、そこから蒸気が噴き出して異音を発します。

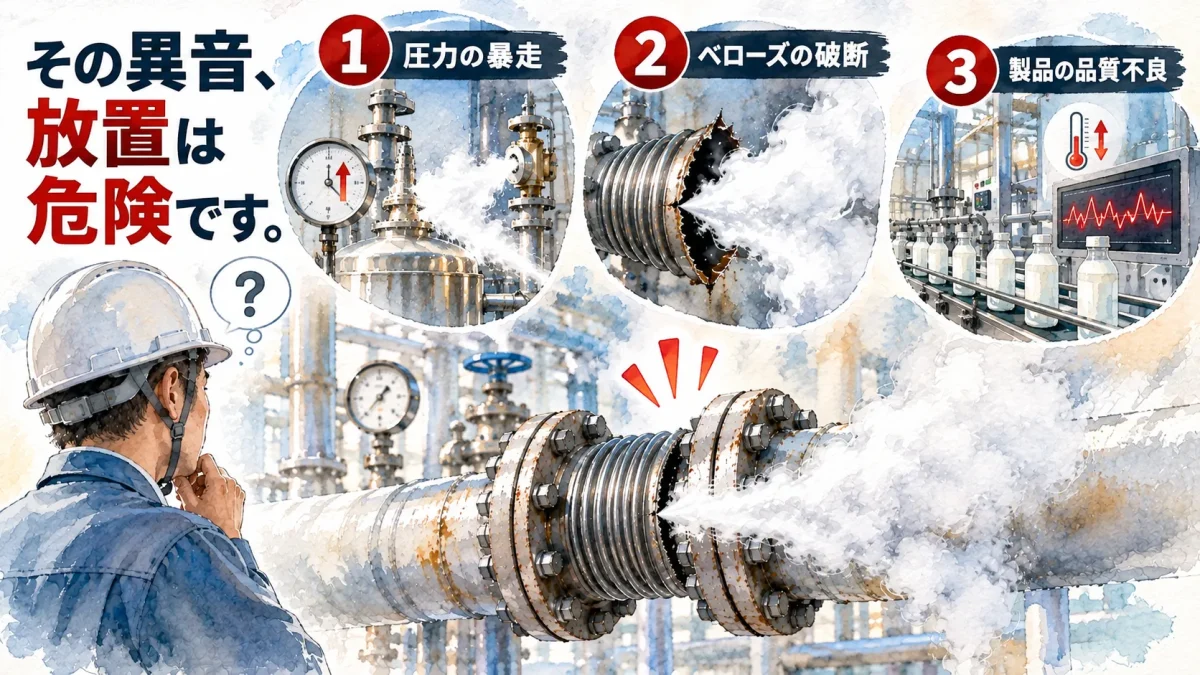

バルブとは一線を画す！制御機器の異音を放置する3つの致命的リスク
「少し音がするだけだから、だましだまし使おう」という判断が、伸縮管においては工場の生産ライン全体を揺るがす大事故に直結することがあります。
1. 圧力が制御不能になり下流の製造装置を破壊する（安全弁の作動）
減圧弁が老朽化すると弁の開度調整が利かなくなり、バルブから蒸気がリークします。
これにより、本来であれば0.2MPaなどに減圧して装置に送るはずの蒸気が、ボイラ直圧（0.7MPa等）のまま下流へ一気に流れ込んでしまいます。
下流にある製造装置やジャケット釜の耐圧限界を超えれば、装置の破損や安全弁の大噴発を招き、工場全体がパニックに陥る原因になります。
2. ベローズが完全に破断し、一瞬で「大量の蒸気大噴射」へ
伸縮管（ベローズ）の「シュー」という音は、金属疲労が限界に達しているサインです。
これを放置してクラックが広がると、ある瞬間の圧力変動に耐えきれず、ジャバラ部が完全に「破断（千切れる）」します。
フランジやねじ込みの微量な漏れとは異なり、配管のつなぎ目が一瞬で丸ごと大破するため、遮断弁を閉めるまでの間、工場内に猛烈な高温蒸気が大噴射され、周囲の電子機器の全損や作業員の命に関わる重大事故へと発展します。
3. ハンチングによる製品の品質不良（温度が安定しない）
減圧弁の内部摩耗や微小なリークが起きると、二次側（下流）の圧力が一定に保てず、周期的に圧力が上下する「ハンチング現象」が起きやすくなります。
圧力が安定しないということは、蒸気の温度も安定しないということです。
殺菌槽や乾燥ライン、熱交換器の温度が設定通りに制御できなくなり、製品の仕上がりムラやロット不良といった、手痛い品質トラブルを引き起こします。

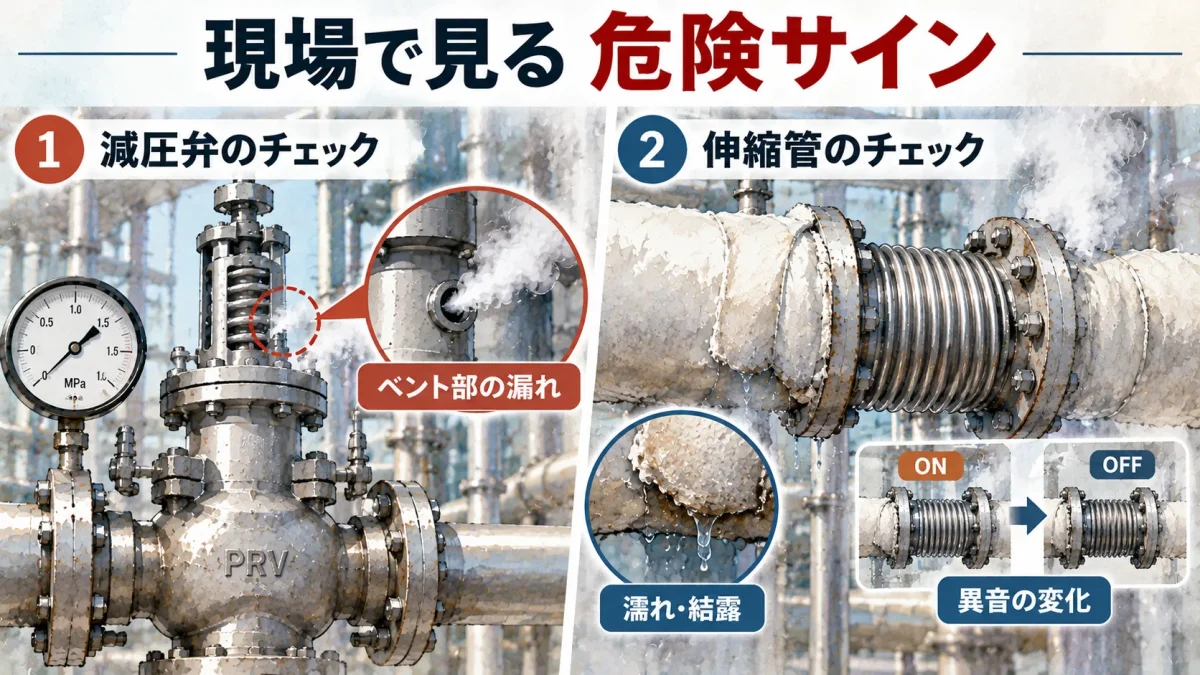

現場で実践できる！制御機器の「危険度」の見極め方
減圧弁や伸縮管のトラブルは、一見すると分かりにくい場所で進行します。パトロール時に以下のポイントをチェックしてください。
- 減圧弁の「呼吸穴（ベントホール）」からのリークを確認
多くの減圧弁には、ダイヤフラムの動きをスムーズにするための小さな「呼吸穴」がスプリングケース部分に空いています。
ここから「シュー」と音がしたり、湯気が噴き出している場合、内部のダイヤフラムが破損している動かぬ証拠です。
上部の調整ネジ付近からの漏れも同様のサインです。
- 伸縮管は「保温材の結露」と「異音の周期」を見る
伸縮管は外側を保温材で覆われていることが多いため、目視が困難です。
しかし、クラックが入ると保温材の隙間からポタポタとドレンが垂れたりします。
また、ボイラのON/OFF（配管の伸縮時）に合わせて「シュー」という音の大きさが変化する場合、ベローズの金属疲労が極めて高くなっている状態です。

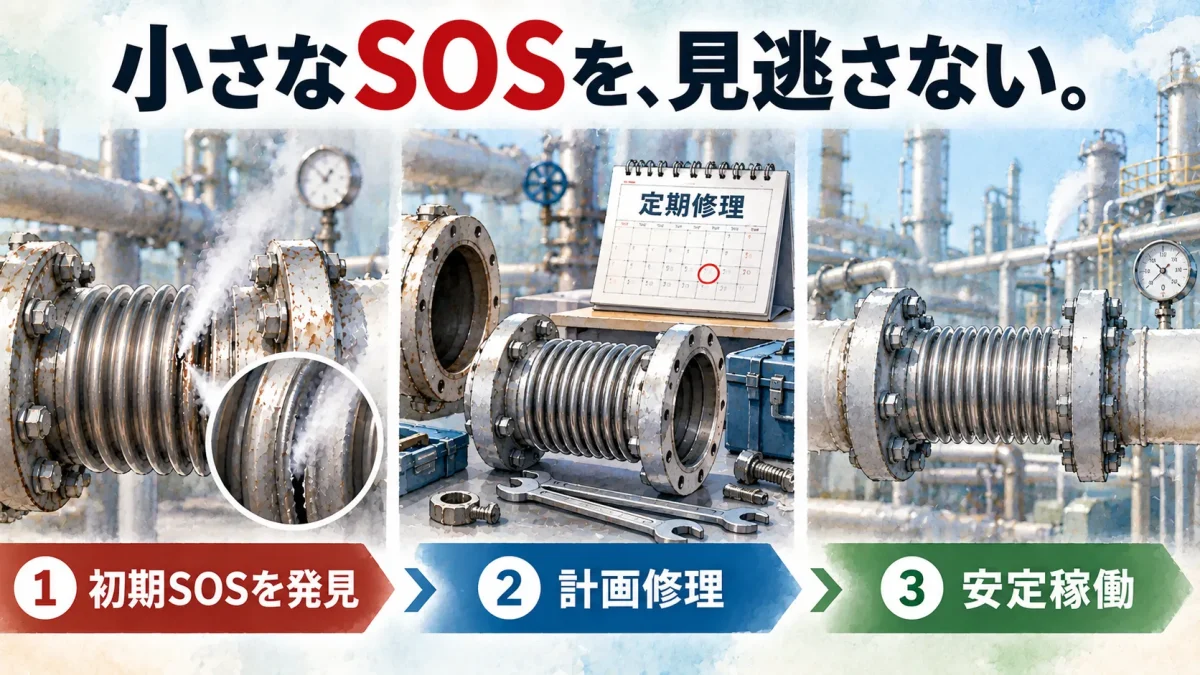

制御機器の初期のSOSは、突発停止を防ぐための貴重な予告
伸縮管（ベローズ）周辺から聞こえる「シュー」という異音は、工場の稼働を根底から揺るがす致命的なトラブルを防ぐために、機器が発してくれている最後の予告サインです。
完全にダイヤフラムが破裂したり、ベローズが破断したりしてからでは、工場を強制停止しての大がかりな緊急改修が必要になり、多大な損失が発生します。
しかし、微細な音やわずかな湯気をパトロールで検知した段階であれば、次回のシャットダウン（計画休転日）に合わせて「内部部品（ダイヤフラムキット）の交換」や「ベローズの計画的な更新」を段取りよく行うことができます。
制御機器が発する初期のSOSをキャッチした段階で、現在の正確な劣化状況を診断し、事前に適切な計画修理の見積もりを確保しておくことが、突発的なラインストップのリスクを排除し、修繕コストを最も低く抑えるための工場の安全と安定稼働を両立させる確実な方法です。
