工場の生産ラインを支える蒸気配管
「最近、配管のどこかから『シュー』という音が聞こえる」「なんとなく音が大きくなっている気がする」といったお悩みはありませんか？
蒸気配管からの異音は、エネルギーのロス（燃料代の無駄）だけでなく、最悪の場合は生産ラインの停止や人身事故につながる「配管からのSOS」です。
この記事では、ボイラ・蒸気配管のメンテナンス・施工を専門とする弊社が、シューシュー音がする代表的な原因と放置するリスクや現場でできる見極め方をプロの視点から分かりやすく解説します。

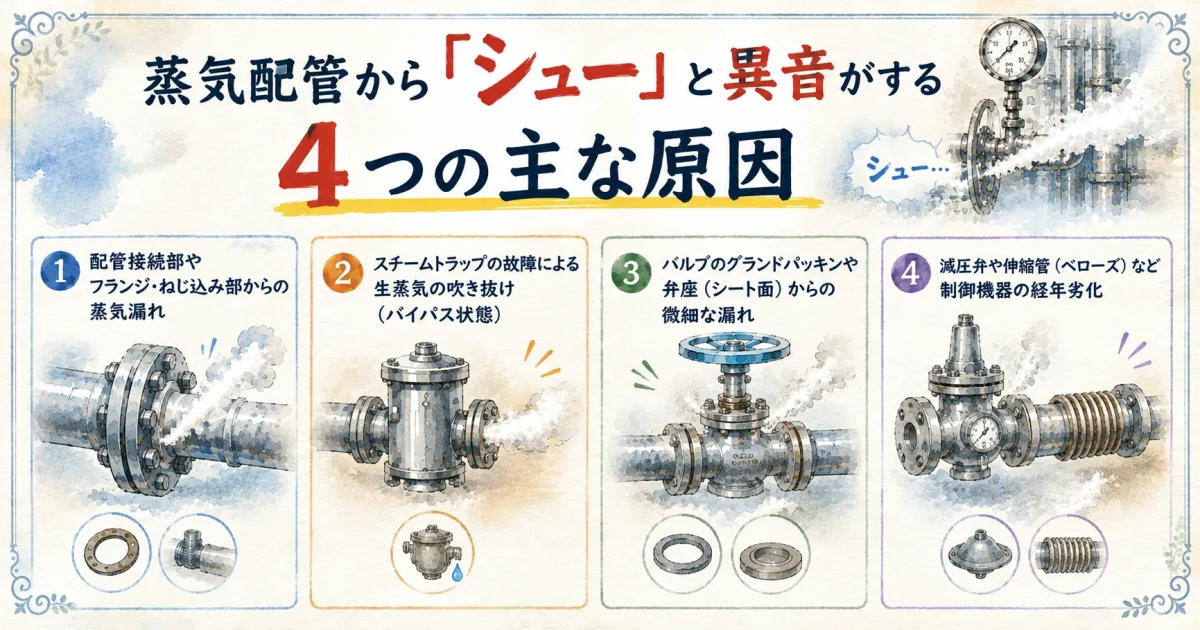

蒸気配管から「シュー」と異音がする4つの主な原因
蒸気配管から「シュー」という連続的な音が聞こえる場合、主に以下の4つの原因が考えられます。
現場の状況と照らし合わせてみてください。
①配管接続部やフランジ・ねじ込み部からの「蒸気漏れ」
もっとも多い原因が経年劣化による蒸気の直接的な漏れです。
- フランジ接続部のガスケット（パッキン）の硬化・破損
- 配管のねじ込み部の緩みや、腐食によるピンホール（小さな穴）
これらから高圧の蒸気が噴き出すことで、「シュー」という特徴的な音が発生します。
②スチームトラップの故障による「生蒸気の吹き抜け（バイパス状態）」
スチームトラップは、蒸気を逃がさずにドレン（液体）だけを排出する重要な弁です。
しかし、トラップの内部部品が摩耗したり、ゴミが噛み込んだりして「弁が開きっぱなし」になると、本来留まるべき蒸気がそのまま後方に吹き抜けてしまいます。
これが配管内で激しい流体音（シューやゴー）を響かせる原因になります。
③バルブのグランドパッキンや弁座（シート面）からの微細な漏れ
頻繁に開閉するバルブの根元（グランドパッキン）が摩耗すると、そこから微細な蒸気漏れが発生します。
また、バルブを完全に閉めているのにもかかわらず、弁体（シート）の摩耗によってわずかに隙間ができ、そこを蒸気が通り抜ける際にも異音が鳴ることがあります。
④減圧弁や伸縮管（ベローズ）など制御機器の経年劣化
蒸気の圧力を制御する減圧弁や、配管の熱伸縮を吸収するベローズ管は、常に大きな負荷がかかる部品です。
また内部のダイヤフラムの損傷や、伸縮部の金属疲労による微細な亀裂から蒸気漏れが起き異音を発しているケースがあります。

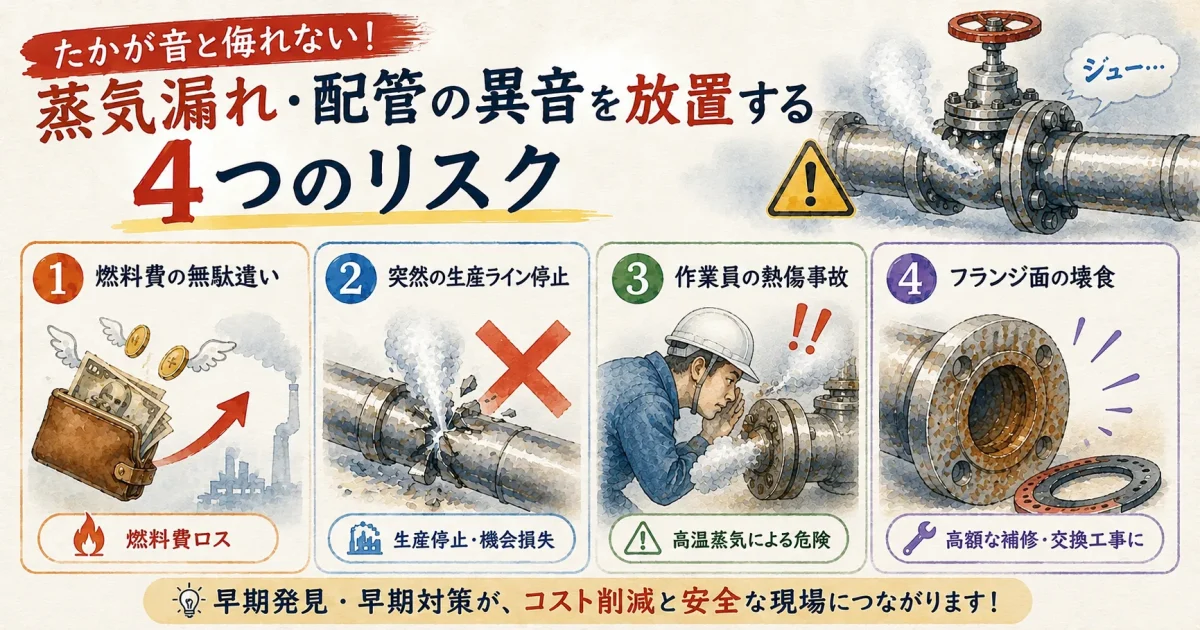

たかが音と侮れない！蒸気漏れ・配管の異音を放置する４つのリスク
「まだ少し音がするだけだから、次の定期修繕まで放っておこう」 そう考えて放置してしまうと、企業の経営や現場の安全に大きなダメージを与えるリスクがあります。
1. 燃料費の無駄遣い！「目に見えないエネルギー損失」
例えば、わずか直径2mmの穴であっても、0.5MPaGの蒸気が漏れ続けると、年間で数十万円〜数百万円規模の燃料費（ガス・重油代）のロスにつながる計算になります。
昨今のエネルギー価格高騰の局面では早急な対策がコスト削減に直結します。
2. ピンホールの急速な拡大による「突然の生産ライン停止」
最初は小さな穴（ピンホール）でも、高圧・高温の蒸気が通り続けることで穴は急速に削られ拡大します。
ある日突然、配管が破裂（ブロー）すれば工場の生産ラインを完全にストップせざるを得なくなり、多大な機会損失が発生します。
3. 労働安全衛生上の重大な問題「現場作業員の熱傷事故」
100℃〜200℃を超える高温の蒸気は、目に見えにくい性質（過熱蒸気など）を持つこともあります。
「音がするな」と顔や手を近づけた瞬間に、目に見えない高温蒸気に触れて大火傷を負うなど安全管理上の重大なリスクをはらんでいます。
4. フランジ面が削れる「壊食（エロージョン）」で、パッキン交換では修復不能になる
蒸気漏れは自然に止まることは絶対にありません。
漏れを長期間放置すると、超高速で噴き出す蒸気と微細なドレンがフランジの接合面（金属座面）を削り続け、目に見える深い溝を作ってしまいます。（エロージョン現象）
初期段階であればガスケット（パッキン）の交換だけで済んだものが、フランジ面まで削れてしまうと新しいパッキンを挟んでも隙間が埋まらなくなります。
結果として、フランジの研磨・溶接補修や、配管そのものを切断して引き直す高額な交換工事が必要になってしまいます。

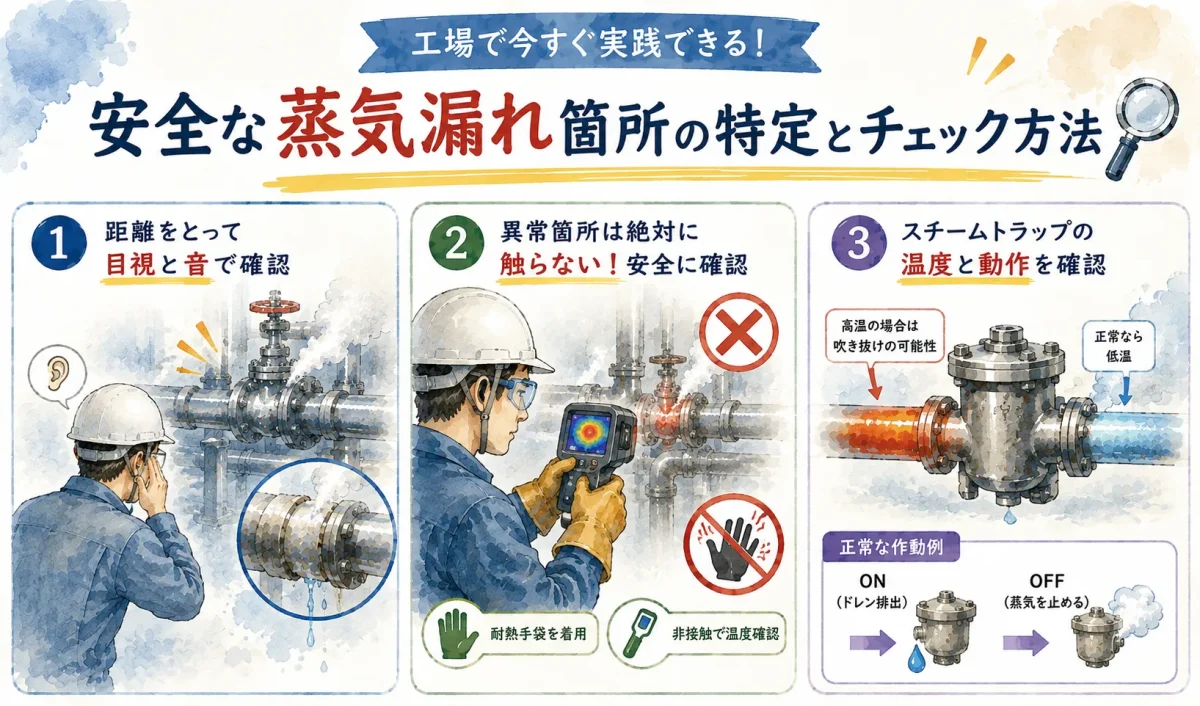

工場で今すぐ実践できる！安全な「蒸気漏れ箇所の特定」とチェック方法
専門業者による本格的な点検の前に、まずは現場の安全を確保した上で状況を把握するための自主点検ポイントをご紹介します。
1. 適切な距離からの目視と「音」によるアプローチ
まずは少し離れた安全な場所から、どこから音が響いているか（バルブ・トラップ・配管の直線部）を耳で探ります。
保温材（ウエスやラス）からうっすらと湯気が上がっていないか、結露で異常に濡れている場所がないかを確認します。
2. 安全第一の徹底！異常箇所は絶対に素手で触らない
漏れ箇所を特定しようと、素手や通常の作業手袋で配管に触れるのは絶対にNGです。
点検の際は必ず耐熱手袋を着用し、可能であればサーモグラフィカメラや非接触の放射温度計を使って、異常な高温部がないかをチェックするのが安全です。
3. スチームトラップの表面温度と動作状況の確認
トラップの二次側（出口側）の配管が高温になり続けている場合、蒸気が吹き抜けている可能性が非常に高いです。
作動周期（ドレン排出のON/OFF）が正常か、または連続して吹きっぱなしになっていないかを観察します。

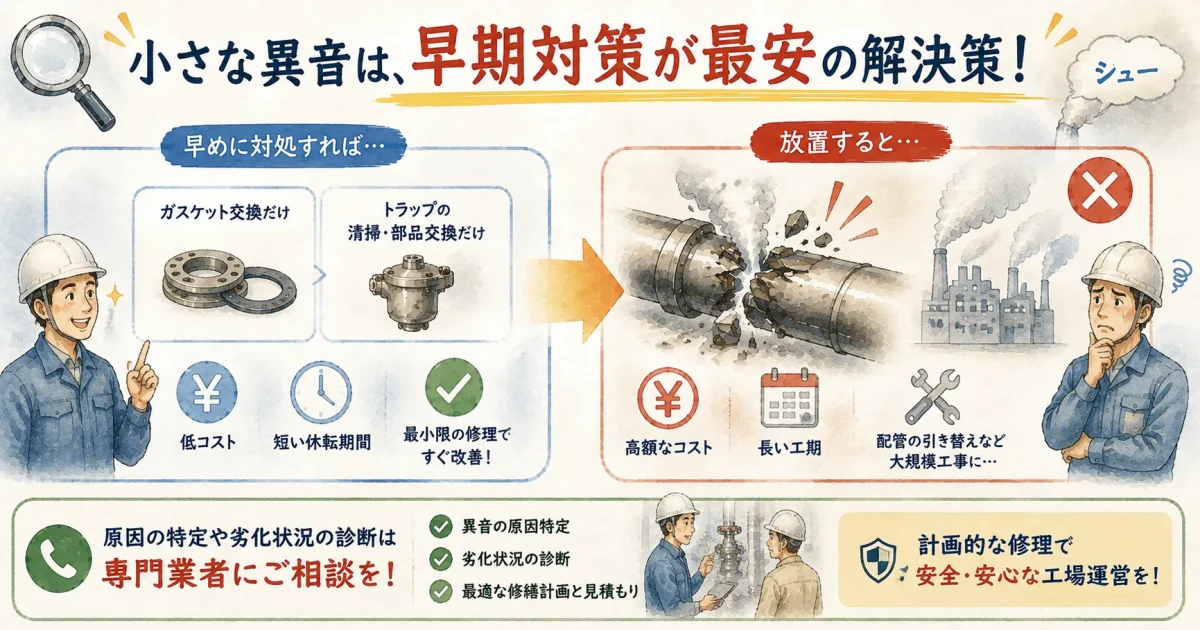

蒸気配管の小さな異音は早期対策がコスト的にも最安の解決策です
蒸気配管の「シュー」という異音は、設備が発している早期発見のサインです。
早めに対処すれば、「ガスケットの交換だけ」「スチームトラップの清掃・部品交換だけ」という、最小限の費用と短い休転期間で修理ができるケースがほとんどです。
逆に、配管そのものが破裂してしまうと、大規模な配管引き替え工事になりコストも工期も何倍もかかってしまいます。
原因がどこにあるのか、また劣化がどこまで進んでいるのかは、配管の内部状況や設置環境によって大きく異なります。
「音がしている場所が特定しきれない」
「次回の休転日に合わせてまとめて修繕したい」
という場合は、ボイラや蒸気配管の知見を持つ専門業者へ下見や診断を依頼し、適切な見積もりをとって計画的に修理を進めるのがもっとも確実で安全な選択です。
