施工前 |
施工後 |
|
|
|
施工前 |
|
|
施工後 |
|
|
| エリア | 兵庫県たつの市 |
|---|---|
| ご依頼主 | 某化学メーカー様 |
| 施行日 | 2022年12月～2023年1月 |
ご依頼内容
ボイラ設備の更新に伴い、長年の使用による経年劣化や凹み（打痕）が見られた煙突の更新工事をご依頼いただきました。
ご提案内容
ボイラ本体の更新にあわせ、排気設備の安全確保と排気効率の改善をご提案いたしました。
①干渉防止と排気効率の向上
既存は陣笠同士の距離が近く、排ガスが干渉して排気効率が低下するリスクがありました。
今回の施工は、煙突の高さをずらして設計・設置し、排ガスがスムーズに排出される環境を整えました。
②加工不要の美しく堅牢な施工
高さを最適化したことで、干渉回避のために傘部分を切断する必要がなくなりました。
製品本来の形状を維持して設置できたため、耐久性・防水性の向上とともに、見た目にも美しい納まりを実現しています。
工事詳細
①既存煙突の撤去工事
劣化および凹みの見られた既存の排気煙突を取り外し、安全に撤去・搬出します。
②ボイラ本体の更新設置
新しいボイラ本体を搬入し、所定の位置へ正確に据え付け・設置を行います。
③煙突の据え付け・配管接続（開口部のずれ測定）
新設ボイラの排気口位置と、既存の建物壁面（屋根）開口部との「ずれ」を正確に計測・墨出しし、開口部に合わせて煙突を立ち上げ、排気漏れのない配管施工を行います。
④陣笠の取付・仕上げ
排気効率と雨水侵入防止を考慮し、最適な高さ調整を行ったうえで陣笠を取り付けます。干渉なく美しく納めて完工です。
お客様の声
気になっていた煙突の凹みや排気の干渉が解消され、見た目も美しく仕上がりました。
設備の状況に応じた的確な施工提案に感謝しています。

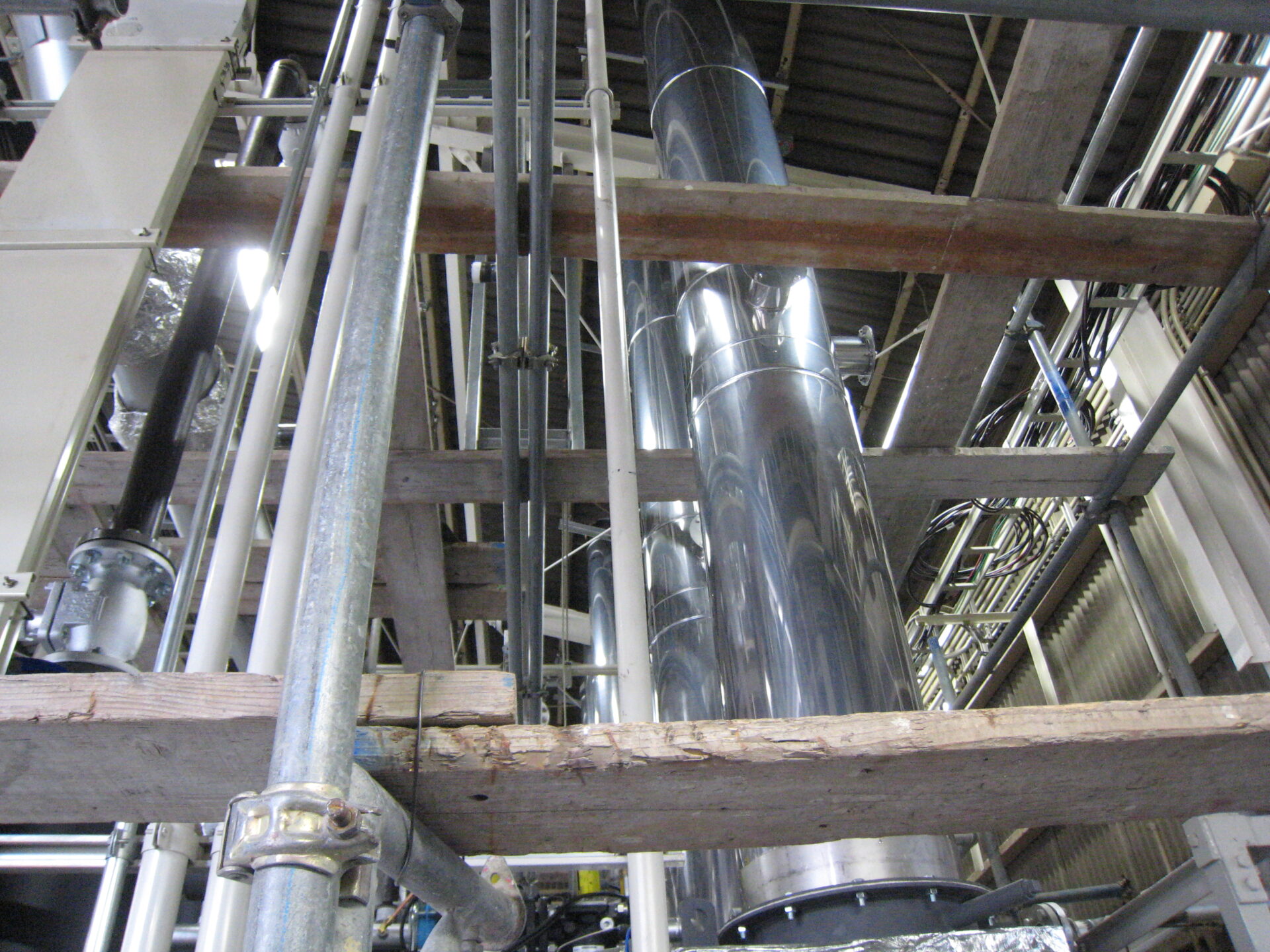

①施工前：煙突側面

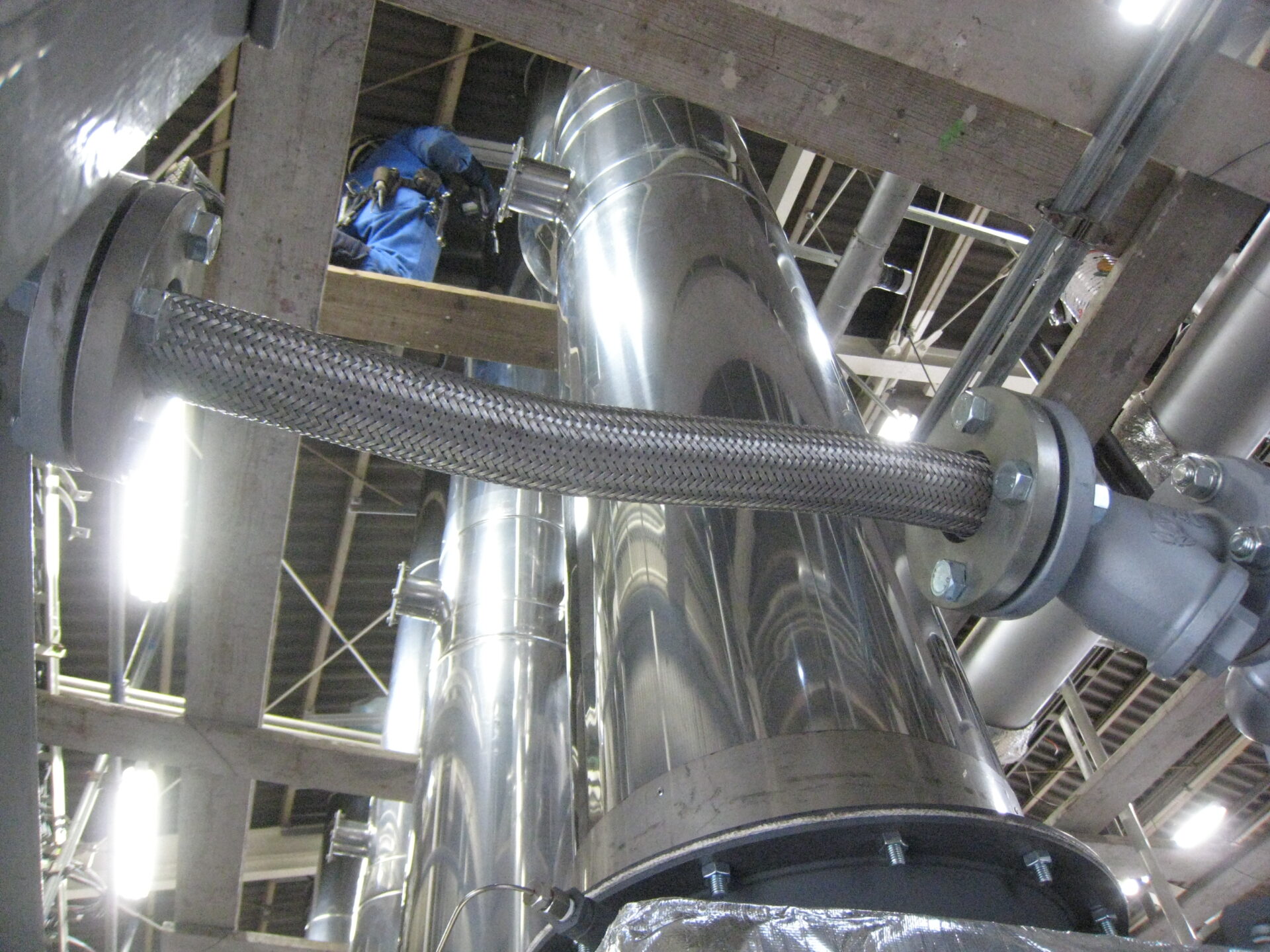

②施工前：煙突底面

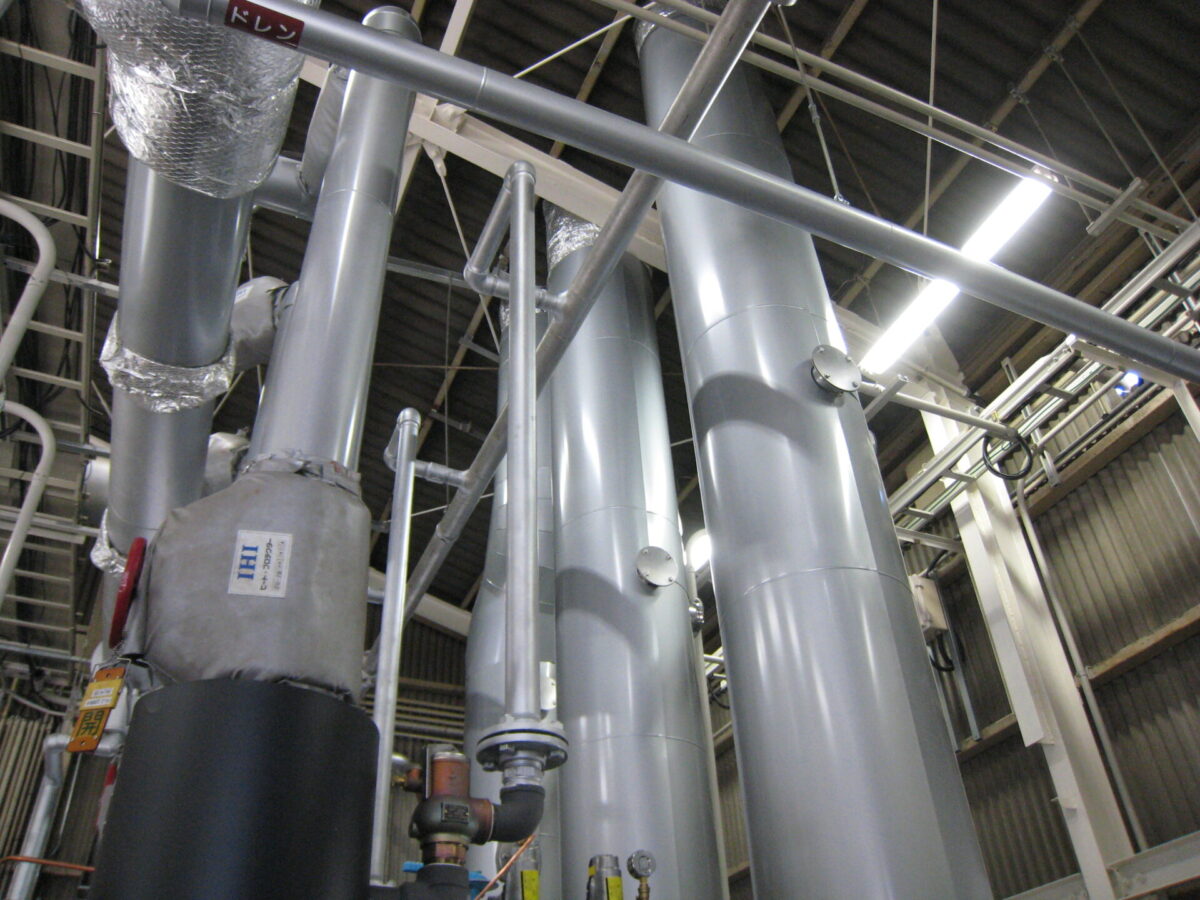

③施工後：煙突底面

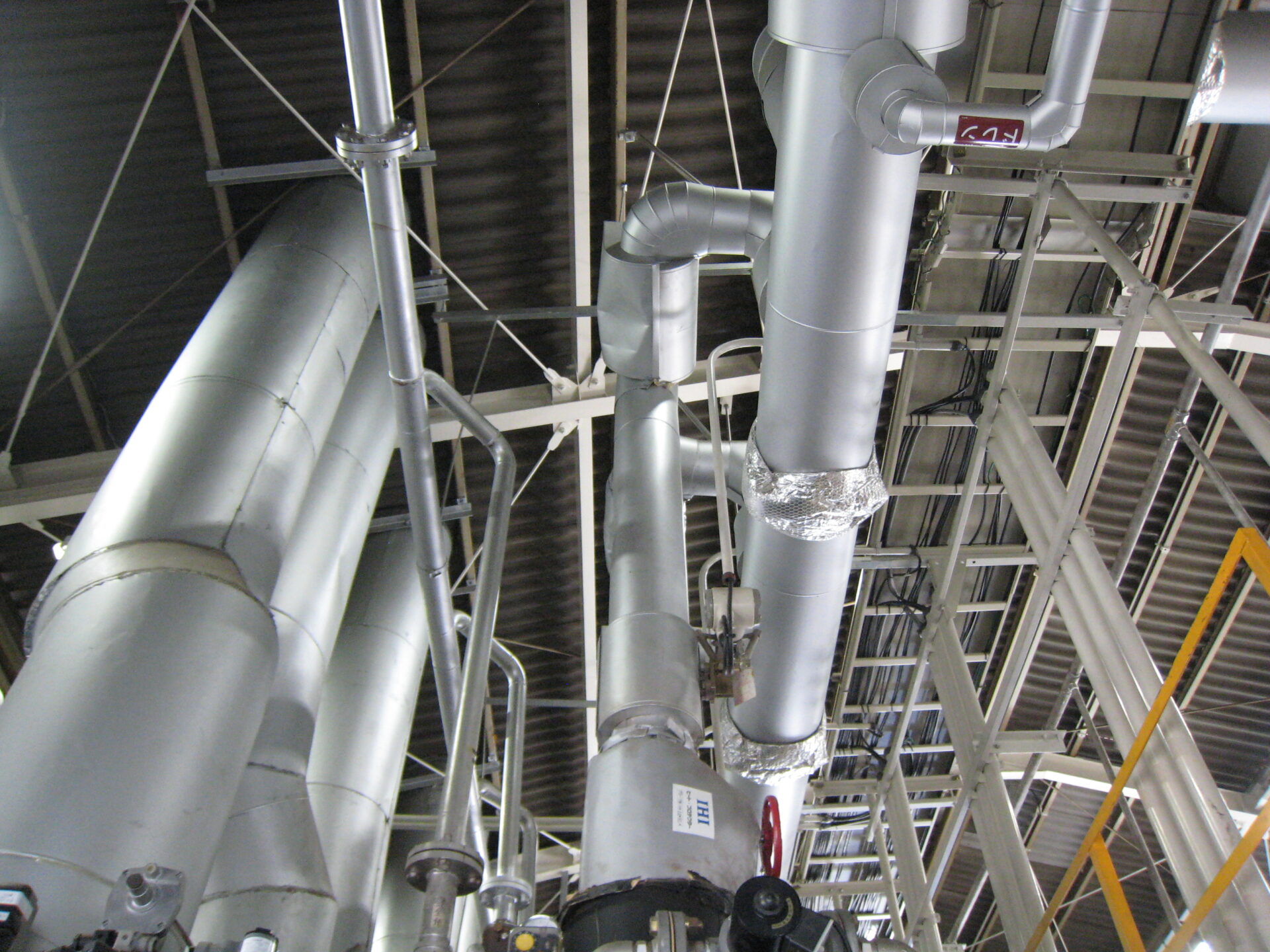

④施工後：煙突背面

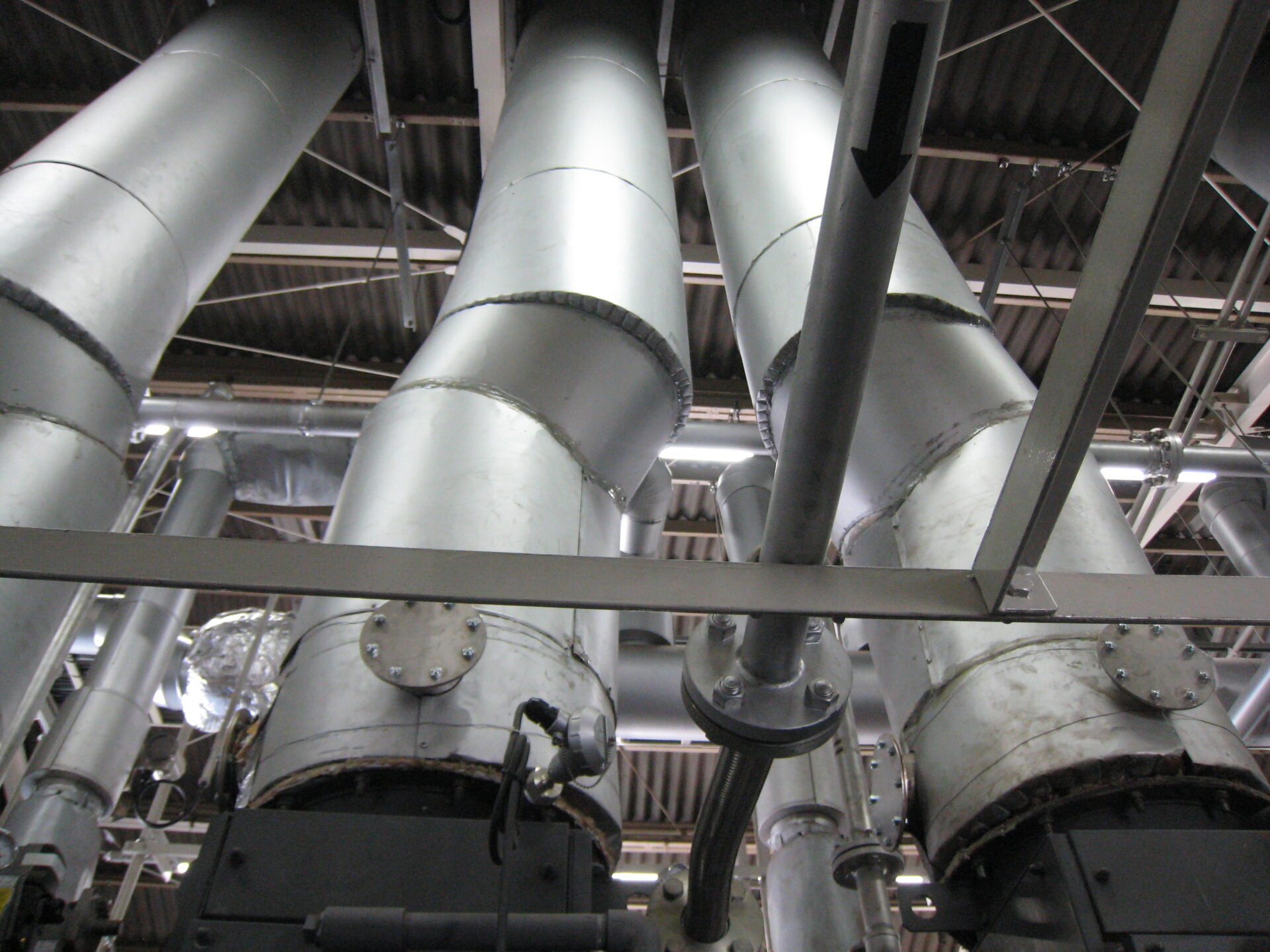

⑤施工後：煙突側面

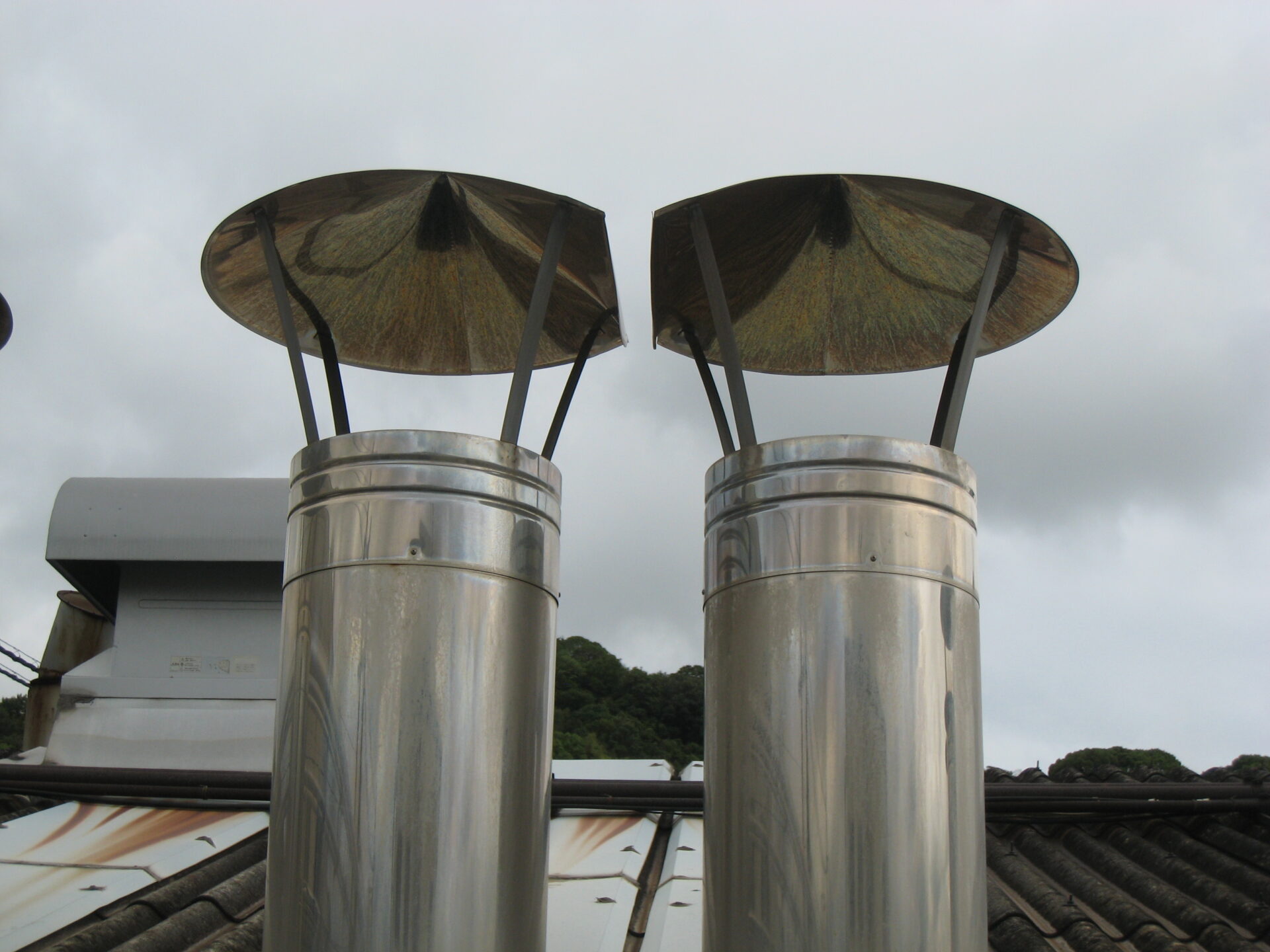

⑥施工前：陣笠
⑦施工後：陣笠
